Temas de geometria

Arte e geometria no Renascimento

Alberti

  pág.  1  2  3  4 5 6  7

 A observação seguinte sobre o Della Pictura, feita por J. V. Field ( The Invention of Infinity), é muito importante para orientar o nosso tratamento das propostas de Alberti: "a descrição de Alberti sobre perspectiva não é dirigida a artistas. Está apenas a descrever os principais aspectos de um procedimento aos que queriam compreender algo sobre ele. O mesmo é de facto verdadeiro em relação ao tratamento por Alberti de outros aspectos da pintura”.
 Na realidade, o que Alberti pretendia era encontrar um método para um pintor produzir, relativamente a um objecto, uma imagem (que designamos já por perspectiva linear do objecto) pintada num plano — plano da figura — que parecesse aos nossos olhos ser idêntica ao objecto original. Usaremos, a acompanhar as suas ideias, aquelas figuras que nos parecerem actualmente mais apropriadas para os nossos leitores, ou seja uma representação em perspectiva cavaleira, , totalmente desconhecida na época de Alberti: • um plano horizontal, representado por um paralelogramo; • um plano vertical, representado por um rectângulo; será o plano da figura.

2

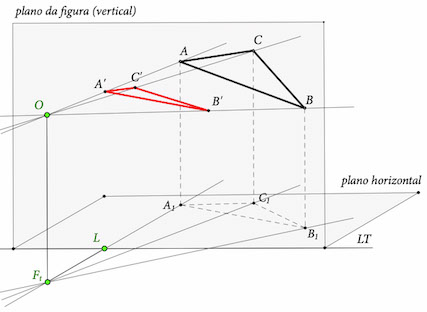

  • a intersecção dos dois planos, que designaremos por Linha Terra (LT) e o espaço onde se situam os objectos a representar será "para lá" do plano vertical. Um objecto nesse espaço será por exemplo o triângulo ABC; para definirmos a sua posição exacta no espaço devemos indicar as projecções horizontais A1B1C1 no plano horizontal. Repre-sentamos o pintor pelo par de pontos (O, Ft) , O de occhio e Ft de foot. Se unirmos por meio de rectas o ponto O e os vértices do triângulo ABC, obtemos um conjunto de rectas e planos no espaço a que Alberti chama pirâmide visual relativa ao triângulo ABC e ao ponto de vista O. A intersecção da pirâmide visual com o plano da figura será o triângulo a vermelho A'B'C' , a que Alberti chama pintura.

..
