Temas de geometria

Arte e geometria no Renascimento

Perspectiva cavaleira

 pág. 1  2  3  4

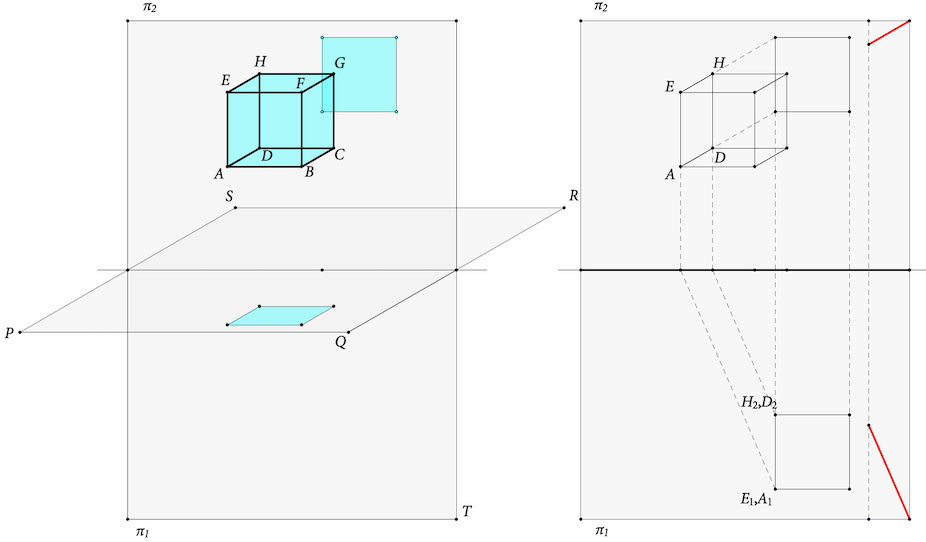

 Iremos agora mostrar como fica representado, em perspectiva cavaleira, com as vistas d1 e d2 escolhidas na página anterior, um cubo ABCDEFGH e um plano horizontal PQRS passando pela Linha Terra. Para evitar a multiplicação de índices, não acrescentaremos o índice c (de cavaleira) nos pontos em perspectiva cavaleira. Na figura da esquerda, no trabalho real em perspectiva cavaleira, depois da construção do cubo, apagam-se os quadradoa projectados.
